Paket 2: Praxisseminar Kupfer- und Lichtwellenleitertechnik

pikto60_paketpikto60_passivpikto60_praxisVDS-GIV

BdNI Praxisseminar: Schwerpunkt Kupferübertragungstechnik

Installation einer anwendungsneutralen Kommunikationskabelanlage nach DIN EN 50173 X und DIN EN 50174 X
„Von der praktischen Verarbeitung und Installation, bis zur Abnahmemessung einer auf Kupfer basierenden Verkabelungsanlage“ (Praxisworkshop im realen Installationsumfeld)

Ob Kabelverlegung oder Komponentenbehandlung, Massung, Erdung oder Potenzialausgleich von geschirmten Anlagen – ausfallsichere Netzwerke erfordern Qualität in jeder Hinsicht. Hohe Maßstäbe sind dabei nicht nur an die Netzwerkkomponenten anzulegen, sondern auch an deren Zusammenstellung und Installation. Was das in der Praxis bedeutet, zeigt am besten ein konkretes Beispiel. Im Seminar wird deshalb eine
anwendungsneutrale Kommunikationskabelanlage in Kupfertechnik aufgebaut und im Anschluss messtechnisch bewertet.

Zertifizierungsinformationen

Dieser Lehrgang dient unter anderem zur Vorbereitung auf
die praktische VdS Qualifikationsprüfung zum:
„GIV Sachkundigen“

Zielgruppe

Installateure, Planer, Techniker, Netzwerkadministratoren und alle, die sich mit dem kompletten Aufbau einer passiven IT-Infrastruktur vertraut machen wollen.

Voraussetzungen

Grundlagenkenntnisse im Bereich der Übertragungstechnik.

Zielsetzung

In diesem zweitägigen Praxis-Kolloquium werden Montagen und Messungen direkt am „lebenden Produkt“ vorgenommen – in einer realen Installationsumgebung. Als Basis dient eine komplette
Projektbeschreibung, nach der die Teilnehmer ein funktionsfähiges passives Netzwerk installieren, Messen und dokumentieren. Der Praxisansatz ist an dieser Stelle einmalig.

Inhalte des Seminars

Vorstellung und Bearbeitung eines Leitfadens für die Projektarbeit

  • Installationsspezifikation und Qualitätsplan
  • Komponentenliste
  • Datenblätter und technische Beschreibungen
  • Grundrisspläne
  • Kabellisten
  • Rangierlisten

Verlegung von Kupferkabeln in vorhandene Installationselemente

  • Kabelkanäle
  • Zwischenböden
  • Kabeltrassen
  • Netzwerkverteiler

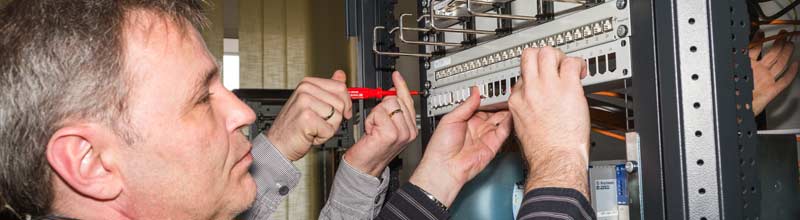

Auflegen von Kupferkabeln und Installation

  • Patchfeldern
  • Datendosen und Module
  • Verbindungstechnik

Kabelmanagement im Verteilerschrank

  • Schrankerdung
  • Potenzialausgleich
  • Schranküberwachung

Überprüfung der Anlage, Dokumentation und Abnahmemessung

  • Verdrahtungsprüfung und Fehlerbehebung
  • Messung der installierten Anlage
  • Beschriftung der installierten Anlage
  • Abschließende Dokumentation der Verkabelung

BdNI Praxisseminar: Schwerpunkt Lichtwellenleitertechnik

Aufbau einer LWL Verkabelungsanlage im LAN
„Von der praktischen Verarbeitung und Installation, bis zur Abnahmemessung einer LWL Verkabelungsanlage“ (Praxisworkshop im realen Installationsumfeld)

Wer mit Lichtwellenleitern sicher und erfolgreich arbeiten will, braucht dazu mehr als nur theoretische Kenntnisse. Arbeitsgänge wie das Spleißen von LWL-Kabeln und das Konfektionieren von LWL-Steckern haben in der Praxis ihre Besonderheiten, die beherrscht sein wollen. Auch um fertig konfektionierte Teile optisch zu beurteilen, Fehlerquellen zu erkennen und beseitigen zu können, ist eine gewisse Übung erforderlich.

Zertifizierungsinformationen
Dieser Lehrgang dient unter anderem zur Vorbereitung auf die praktische VdS Qualifikationsprüfung zum:
„GIV Sachkundigen“

Zielgruppe

Installateure, Planer, Techniker, Netzwerkadministratoren und alle, die sich an einem praktischen Beispiel mit dem Aufbau von LWL – Netzwerken
vertraut machen möchten.

Voraussetzungen

Grundlagenkenntnisse im Bereich der Übertragungstechnik.

Zielsetzung

In diesem zweitägigen Praxis-Kolloquium werden Montagen direkt am „lebenden Produkt“ in einer realen Installationsumgebung vorgenommen. Als Basis dient eine komplette Projektbeschreibung, nach der die Teilnehmer ein funktionsfähiges LWL-Netzwerk aufbauen, messen und dokumentieren. Der Praxisansatz ist an dieser Stelle einmalig.

Inhalte des Seminars

Vorstellung und Bearbeitung eines Leitfadens für die Projektarbeit

  • Installationsspezifikation und Qualitätsplan
  • Komponentenliste
  • Datenblätter und technische Beschreibungen
  • Grundrisspläne
  • Kabellisten

Rangierlisten

  • Praktische Anwendung und Installation
  • LWL-Stecker: Produkte und Einsatzbereiche
  • Konfektionierung von LWL Anschlusskabeln
  • Montage von LWL-Komponenten im Kabelkanal
  • LWL-Spleißtechnik: Produkte und Einsatzbereiche
  • Aufbau von Spleißverteilern
  • Praktische Spleißarbeiten mit Fusionsspleissgeräten
  • Aufbau einer funktionsfähigen LWL-Verkabelungsanlage

Überprüfung der Anlage, Dokumentation und Abnahmemessung

  • Fehlerbehebung
  • Messung der installierten Anlage (OTDR- und Transmissionsmessung)
  • Beschriftung der installierten Anlage
  • Optische Kontrolle / Abnahme
  • Abschließende Dokumentation

(Änderungen aus aktuellem Anlass vorbehalten)
